Обеспечивают подачу звуковых и световых сигналов для привлечения внимания персонала в аварийных и иных ситуациях.
Применяются во взрывоопасных зонах помещений и наружных установок на опасных производственных объектах, транспортных средствах, судах. Могут применяться в условиях воздействия атмосферных осадков, солнечного излучения.

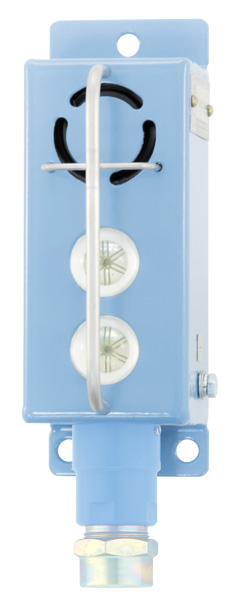

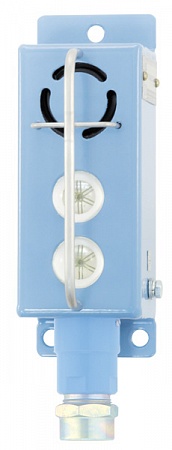

Корпус выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытия. Полость корпуса заполнена эпоксидным компаундом. На лицевой панели расположены звуковой пьезоизлучатель и два ярких многокристальных светодиода. В нижней части корпуса расположен кабельный ввод с несъемным четырехпроводным круглым кабелем. Оповещатель подключается по четырехпроводной схеме, приведенной на рисунке.
Номинальное напряжение питания, цвета свечения индикаторов, функция выбора режимов свечения и звучания, комплектация кабельного ввода определяются при заказе.
Cигнализатор ВС-3-П-2СФ-ГС выпускается только под напряжения питания 12 или 24 В и позволяет выбрать режимы звучания и свечения. Имеет шесть мелодий, два уровня громкости, четыре режима работы каждого светового индикатора (постоянное свечение, мигание с частотой 4, 2 или 0.5 Гц). Настройка осуществляется поднесением магнита из комплекта поставки к определенному месту корпуса.
При подаче питания на соответствующий проводник загораются светодиоды, звучит модулированный звуковой сигнал. Световая и звуковая сигнализации ВС-3-П-2СФ-ГС производится в предварительно выбранном режиме. В сигнализаторе на номинальное напряжение 6 В при одновременной подаче питания на верхний и нижний светодиоды будет светиться только один – верхний (приоритет тревожной сигнализации).
Характеристики
| Исполнение | «6В» | «12В» | «24В» | ||
|---|---|---|---|---|---|
| Напряжение питания, В | от 4.7 до 9 (DC) | от 9 до 16 (DC) | от 20 до 28 (DC) | ||
| Потребляемый ток1), мА, не более | — | 400 1) 2) | 260 1) 3) | ||
| Потребляемая мощность, Вт, не более | 1,1 4) | — | |||
| Сила света1), мкд, не менее | 500 | ||||
| Полный угол обзора, град, не менее | 110 | ||||
| Уровень звука, дБА/м, не менее | 95 1) | 102 1) | |||
| Снижение уровня звука в режиме пониженной громкости 5), дБА, не менее | — | 6 | |||
| Частота звука, Гц | от 1500 до 4500 | ||||
| Температура окружающей среды, °С | от минус 50 до плюс 60 | ||||
| Климатическое исполнение по ГОСТ 15150 | УХЛ, УТ и М | ||||
| Степень защиты по ГОСТ 14254 | IP67 | ||||
| Маркировка взрывозащиты | 1Ex db mb op is IIC T5 Gb X | ||||
| Масса, кг, не более | 0,7 | ||||
| Полный срок службы, лет, не менее | 15 | ||||
Примечания.
1) При номинальном напряжении питания.
2) Суммарно (ток потребления звукового канала - 250 мА, одного красного / желтого светоизлучателя - 50 мА, зеленого / синего - 75 мА).
3) Суммарно (ток потребления звукового канала - 160 мА, одного красного / желтого / зеленого / синего светоизлучателя - 50 мА).
4) Для одного канала - светового или звукового.
5) Только для исполнения «П»
