Применяются в качестве обратной связи состояния клапана, позволяющей получить информацию о его срабатывании, используются электрические («сухие» контакты, цифровой кодированный сигнал) и световые сигналы, которые выдают вторичные приборы типа БК-(1 .. 8)Э, МС-(1 .. 6)Э.
Информация о состоянии клапанов передается в автоматизированные системы управления и системы противоаварийной защиты, используется для визуального (местного и дистанционного) контроля исправности, а также служит сигналом для проведения необходимых операций операторами технологических систем.

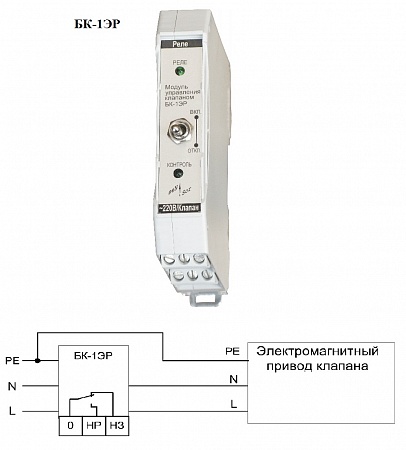

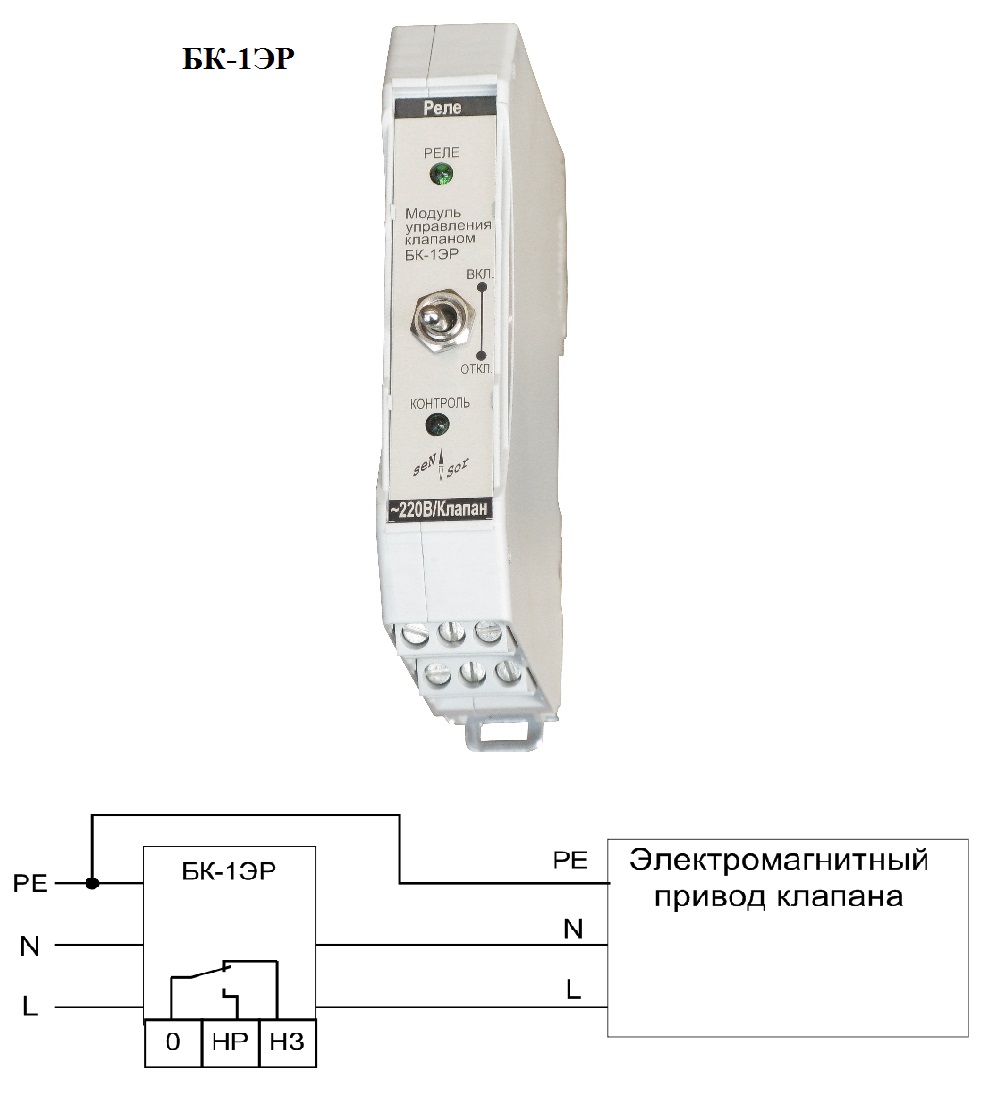

Блоки контроля клапанов БК-1Э(Р)-ЛИН применяются в составе систем измерительных СЕНС (СИ СЕНС) и позволяют управлять клапанами электромагнитными СЕНС по линии питания-связи СЕНС.
Клапаны электромагнитные СЕНС имеют форсированный привод, которым управляет встроенный модуль СФУ со встроенным датчиком положения затвора на твердотельном реле. При переходе привода в режим удержания (сердечник полностью втянут), ток, проходящий по питающим проводам, становится импульсным, что регистрируют вторичные приборы, выдавая световой, релейный, цифровой сигналы.
Применение блоков контроля клапанов СЕНС позволяет сократить количество кабельных трасс в связи с получением сигналов обратной связи по питающим проводам клапанов, что делает сигналы обратной связи невосприимчивыми к электромагнитным наводкам, а также значительно снижает общие трудозатраты и время на осуществление пусконаладочных работ.
|
Обозначение вторичного прибора Функции вторичного прибора |
БК-1Э |
БК-1ЭР |
БК-1Э-ЛИН |
БК-1ЭР-ЛИН |
БК-1Э-DC24 |
БК-1ЭР-DC24 |
БК-2ЭР-DC24 |
БК-NЭ-RS485Modbus |
МС-1Э |
МС-1Э-И |
МС-6Э |
МС-6ЭР-24В |
МС-6ЭР-220В |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Индикация состояния клапана | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Тумблер (кнопка) отключения питания клапана | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| Релейный выход состояния клапана (250В, 6А) | ✔ | ✔ | ✔ | ✔ | ✔ | ||||||||
| Релейный выход контроля обрыва кабеля (250В, 6А) | ✔ | ||||||||||||
| Симисторный выход состояния клапана (~220В, 1А) | ✔ | ||||||||||||
| Управление клапаном подачей напряжения +3...30 В | ✔ | ||||||||||||
| Управление/сигнал обратной связи по линии «СЕНС» | ✔ | ✔ | |||||||||||
| Управление/сигнал обратной связи RS-485 Modbus | ✔ | ||||||||||||
| Взрывозащита 1ExdmIIBT3, -50..+60°C, IP66 | |||||||||||||
| Клапаны на напряжение 220 В (AC) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
| Клапаны на напряжение 24 В (DC) | ✔ | ✔ | ✔ | ||||||||||
| Установка в шкафу на DIN-рейку | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||
| Установка на стену, щит | ✔ | ✔ | ✔ | ✔ |
✔ |
