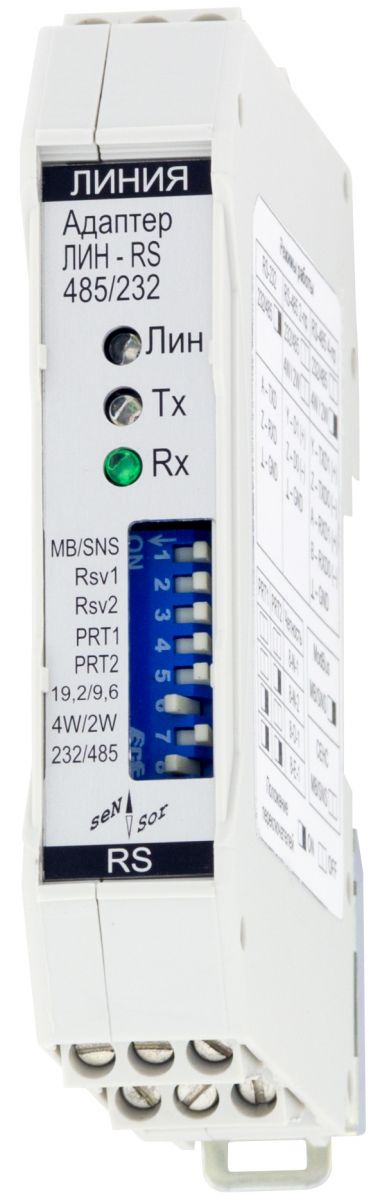

Предназначены для подключения СИ СЕНС к компьютеру, контроллеру по интерфейсам RS-232, RS-485 для обмена данными по протоколам СЕНС и ModBus-RTU. По протоколу СЕНС осуществляется обмен данными и настройка устройств СИ СЕНС. По протоколу ModBus RTU - обмен данными (адаптер является ведомым в сети ModBus).
|
Обозначение адаптера |
ЛИН-RS485/232 |
ЛИН-RS485-24B* |
ЛИН-RS232-24B* |
ЛИН-RS232 |
ЛИН-RS485 |
ЛИН-RS232-12/24B |
ЛИН-RS485Modbus-12/24B |
|
Выходной интерфейс |
RS-232 или RS-485 |
RS-485 или RS-232 |
RS-232 |
RS-232 |
RS-485 или RS-232 |
RS-232 |
RS-485 или RS-232 |
|
Протокол обмена данными |
CEHC/MODBUS |
MODBUS |
CEHC |
CEHC |
MODBUS |
CEHC |
MODBUS |
|
Напряжение питания, В |
6…13 СИ СЕНС |
10…32 |
6…13 СИ СЕНС |
9…28 |
|||
|
Мощность потребляемая, Вт, не более |
- |
||||||
|
Потребляемый ток, мА |
30 |
200 max |
35 |
190 max |
|||
|
Напряжение выходное, В |
- |
8+-0,2 |
- |
7 |
|||
|
Ток нагрузки, А, не более |
- |
0,4 |
- |
0,09 |
|||
|
Тип корпуса, рис. … |
1 |
2Б |
2А |
||||
|
Материал корпуса: УП – ударопрочный полистирол, Ст – сталь 09Г2С |
УП |
||||||
|
Схема соединений, рис… |
5 |
см. РЭ |
6 |
7 |
8 |
9 |
|
|
Маркировка взрывозащиты |
- |
||||||
|
Диапазон температур окружающей среды, С |
-20…50 |
-40…60 |
5…60 |
||||
|
Климатическое исполнение по ГОСТ 15150 |
- |
||||||
|
Степень защиты от воды и пыли по ГОСТ 14254 |
IP20 |
IP40 |
|||||
|
Габаритные размеры, мм |
85х67х17,5 |
106х68х32,7 |
65х65х57 |
94х94х57 |
|||
|
Средний срок службы, лет, не менее |
10 |
||||||
|
Обозначение адаптера |
ЛИН-RS232-220B |
ЛИН-RS485Modbus-220B |
ВУУК-2КВ-ЛИН-RS232 |
ВУУК-2КВ-ЛИН-RS485Modbus |
ВУУК-3КВ-СВ-ЛИН-RS232-12/24B |
ВУУК-3КВ-СВ-ЛИН-RS232-220B |
|
Выходной интерфейс |
RS-232 |
RS-485 или RS-232 |
RS-232 |
RS-485 или RS-232 |
RS-232 |
RS-232 |
|
Протокол обмена данными |
CEHC |
MODBUS |
CEHC |
MODBUS |
CEHC |
CEHC |
|
Напряжение питания, В |
~220В |
6…13 СИ СЕНС |
9…28 |
~220В |
||
|
Мощность потребляемая, Вт, не более |
0,5 (1,5 max) |
- |
0,5 (1,5 max) |
|||
|
Потребляемый ток, мА |
- |
35 |
190 |
- |
||
|
Напряжение выходное, В |
6-10% |
- |
7 |
6-10% |
||
|
Ток нагрузки, А, не более |
0,05 |
- |
0,09 |
0,05 |
||
|
Тип корпуса, рис. … |
3А |
4А |
4Б |
|||
|
Материал корпуса: УП – ударопрочный полистирол, Ст – сталь 09Г2С |
УП |
Ст |
||||
|
Схема соединений, рис… |
10 |
11 |
6 |
7 |
8 |
10 |
|
Маркировка взрывозащиты |
- |
1ExdIIBT4 |
||||
|
Диапазон температур окружающей среды, С |
5…60 |
-40…60 |
||||
|
Климатическое исполнение по ГОСТ 15150 |
- |
УХЛ1 |
||||
|
Степень защиты от воды и пыли по ГОСТ 14254 |
IP40 |
IP66 |
||||
|
Габаритные размеры, мм |
94х94х57 |
125х155х70 |
||||
|
Средний срок службы, лет, не менее |
10 |
|||||
Обозначение
Адаптеры обозначаются: ЛИН-RS485/232, ЛИН-RS485-24В, ЛИН-RS232-24В, ЛИН-RS232, ЛИН-R485, ЛИН-R232-12/24В, ЛИН-R485Modbus-12/24В, ЛИН-R232-220В, ЛИН-R485Modbus-220В, ВУУК-2КВ-ЛИН-RS232, ВУУК-2КВ-ЛИН-RS485Modbus, ВУУК-3КВ-СВ-ЛИН-RS232-12/24В, ВУУК-3КВ-СВ-ЛИН-RS232-220В.
- Характеристики:
Подробные технические характеристики
Исполнение -DIN -ECO Параметры питания устройства: номинальное напряжение, В 9 ±0,5 допустимое напряжение, В от 6 до 15 потребляемый ток, мА, не более 70 Параметры интерфейсов RS-485/RS-232: поддерживаемые интерфейсы RS-232 трёхпроводной поддерживаемые интерфейсы RS-485 двухпроводной, четырехпроводной скорость обмена, бит/c 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200 бит в байте 8 контроль четности чет / нечет / отсутствует число стоповых бит 1 / 2 Назначенный срок службы, лет, не менее 10 Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 III Сечение подключаемых проводников, мм², не более 1,5 Диапазон температуры окружающей среды, ℃ от -20 до +50 от 5 до 60 Степень защиты по ГОСТ 14254 IР20 IР23 / IP54 1) Масса, г, не более 150 300 Габаритные размеры (Ш × В × Г), мм 17,5 × 88 × 68 57 × 96,5 × 94 Примечание.
1) Возможно обеспечение степени защиты IP54 при условии заделки отверстия в нижней части корпуса (липкой лентой) и достижении плотного облегания подводимого кабеля (диамет- ром 4÷8 мм) в резиновом кольце корпуса (также с применением изоляционной липкой ленты)
