Применяется для измерения и контроля уровня, уровня раздела сред, температуры, определения плотности, объёма и массы жидких некристаллизующихся сред (в т. ч. нефтепродуктов и СУГ) на объектах нефтегазовой, химической, автомобильной, кораблестроительной, водной, коммунально-хозяйственной, пищевой и других отраслях промышленности.
Применяется в технологических схемах для:
- сигнализации достижения критических значений измеренных параметров
- автоматизированного учёта жидких продуктов (коммерческого учета)
- предотвращения “сухого” хода перекачивающих насосов
- автоматического регулирования уровня и температуры
- предотвращения переполнения резервуаров
Основные объекты эксплуатации: нефтебазы (оснащение вертикальных резервуаров), газо- и нефтехранилища, нефтеналивные терминалы, технологические системы подготовки и переработки нефти и др.
- отсутствие «мёртвых» зон измерения уровня в местах сочленений зондов
- составная конструкция для упрощения транспортировки, монтажа и обслуживания
- диапазон измерения уровня до 25 метров
- передаёт обработанные значения измеренных параметров
- антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
- взрывобезопасное исполнение
- простое применение и ввод в эксплуатацию
- транзитное подключение
- непрерывная самодиагностика
- большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)

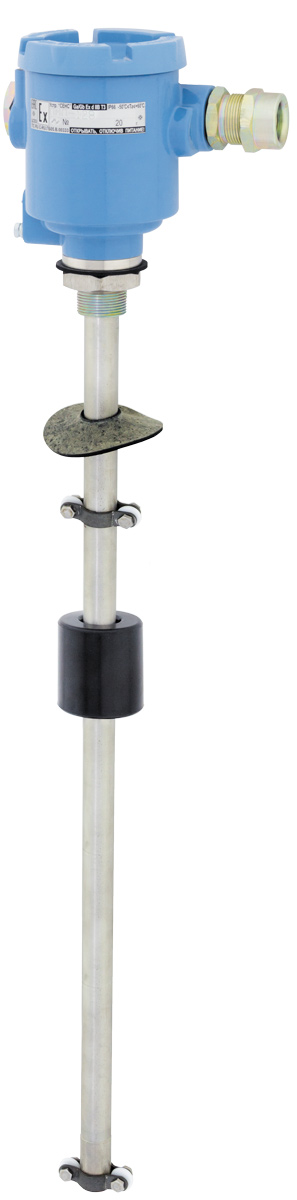

Преобразователь состоит из отдельных частей, соединяемых по резьбе: корпуса, соединителей, измерительных зондов, заглушки с хомутом. По направляющей, образованной зондами и соединителями, свободно перемещается поплавок с двумя магнитами.
Длина каждого зонда и их количество подбираются по высоте резервуара. Соединители (пустотелые трубки) служат для наращивания длины направляющей в её верхней части.
Принцип измерения уровня жидкости основан на воздействии магнитов, расположенных в нижней и верхней частях поплавка, на магниточувствительные контакты (герконы), находящиеся в зондах: поплавок перемещается по направляющей вместе с изменяющимся уровнем жидкости, и своими магнитами вызывает замыкание герконов.
Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к контроллеру.
В преобразователе может применяться один или два поплавка. Второй поплавок служит для измерения уровня раздела сред (подтоварной воды).
Измерение температуры продукта осуществляется интегральными датчиками температуры, находящимися в середине каждого зонда ниже уровня поплавка.
Помимо уровня жидкости, раздела сред и температуры, преобразователь может применяться для определения плотности, объёма и массы продукта.
Расчёты объёма, плотности, массы нефти, нефтепродуктов и СУГ проводятся соответствии с данными, приведенными в стандартах: ГОСТ 26976-86 "Нефть и нефте-продукты. Методы измерения массы"; ГОСТ Р 8.595 2002 "Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений"; ГОСТ 28656-90 «Газы углеводородные сжиженные. Расчетный метод определения плотности и давления насыщенных паров».
Характеристики
Длина составных частей направляющей, м |
0,75 / 1,5 / 3 (измерительный зонд); 0,25 / 0,5 / 1 (соединитель) |
||
---|---|---|---|
Число зондов, шт | от 1 до 10 | ||
Длина направляющей, мм | от 750 до 25000 | ||
Допускаемая основная погрешность измерений уровня, мм | ±1 | ||
Дискретность измерений уровня, мм | 5 | ||
Число точек измерения температуры, шт | от 1 до 10 (определяется числом зондов) | ||
Погрешность измерения температуры, °С |
±0,5 (в диапазоне от -40 до +105); ±2 (в диапазоне от -50 до -40) |
||
Параметры контролируемой среды: | температура, °C |
от -50 до +80 (взрывоопасная среда); от -50 до +100 (невзрывоопасная среда) |
|
давление, МПа, не более | 1,6 / 2,5 (определяется типом поплавка) | ||
Число контрольных (контролируемых) значений параметров среды (уровень, температура, плотность, объём, масса и пр.) | 8 | ||
Климатическое исполнение по ГОСТ 15150 | УХЛ1* | ||
Диапазон температур окружающей среды, °С | от -50 до +60 | ||
Степень защиты по ГОСТ 14254 | IP66 (корпус); IP68 (зонды, соединители) | ||
Маркировка взрывозащиты |
Ga/Gb Ex ia/db IIB T3 (корпус); 0Ex ia IIB T6 Ga (зонды) |
||
Протяжённость линии питания, связи, м, не более | 1500 | ||
Напряжение питания (номинальное), В | 9 | ||
Напряжение питания (допустимое), В | от 5 до 15 | ||
Потребляемый ток, мА, не более | 25 | ||
Средний срок службы, лет | 15 |
